Az MT-H lézervágó gépek hosszú élettartamra tervezett termelőeszközök melyek a felhasznált alkatrészek és összeszerelési minőség tekintetében a lézeres fémfeldolgozó szakág közép-felső szegmensébe sorolhatók. Berendezéseink megbízhatóságát az ellenőrzött beszállítóktól származó legújabb fejlesztésű alkatrészek felhasználásával és több mint 25 éves gyártástechnikai tapasztalattal biztosítjuk. Gépeink tervezésénél hangsúlyt fektetünk az alkatrészek kompatibilis működésére, a technológiai innovációk alkalmazására, a terhelhetőségre valamint a kedvező üzemeltetési és karbantartási feltételek létrehozására.
A vágóberendezéseinket modell és teljesítményszinttől függően ipari Ethercat vezérlőrendszerekkel [FSCUT 1000, 3000S, 3000DE, 2000S, 4000E, 5000, 6000, 7000, 8000, 9000] és gazdag funkciókörnyezetű [CypcutE, TubePro, TubesT, Hypcut, CypOne, CypNest, stb.] irányítószoftverekkel szállítjuk. Legyen szó egyedi, sorozat vagy nagy dimenziójú alapanyagok megmunkálásáról, a standard lézervágóktól egészen a speciális gyártástechnikai feladatok ellátására alkalmas komplex feldolgozó rendszerekig berendezéseink között megtalálja a gyártási profiljához leginkább illeszkedő termelőeszközt!
Minden MT-H lézervágó gép gyárunk saját fejlesztésű merev feszültségmentesített alvázára épül melyekre erős egyenletes működésű servo-driver és CNC mechanikai rendszerek kerülnek felépítésre. Nagyobb vágók zónarendszerű füstgyűjtéssel opcionálisan nagy teljesítményű belső filteres ipari füst/por/szag szűrő gépekkel is társíthatók. A munkaasztalok többféle általános méretkivitelből választhatók, speciális igények esetén egyedi “személyre szabott “ megoldások is elérhetők.
ÁLTALÁNOS MŰSZAKI JELLEMZŐK
GÉPKIVITELEK: Nyitott | Zárt | Egyedi munkateres| KIMENŐ TELJESÍTMÉNYEK: 1000 – 40 000 Watt | GENERÁTOROK: Maxphotonics – Raycus – JPT – GW – IPG | LÉZERFEJEK: Raytools – Ospri – Bochu | FOGASLÉC, SÍN: Shac – Leitesen – Taiwan| SERVO-DRIVER: FUJI – Panasonic – Yaskawa |ELEKTROMOS FŐALKATRÉSZEK: HONEYWELL | HŰTŐ: S&A – Hanli | VÉDŐGÁZVEZÉRLÉS: Aventics – Smc | ÁRAMELLÁTÁS: AC400V -50/60HZ +-10% | AC230V -50/60HZ +-10%
Az MT-H lézervágó gépeket hazai/gyártói alkatrészellátással, szervízhátérrel, üzemeltetési háttértámogatással értékesítjük, megfelelnek minden nemzetközi gyártástechnikai szabványkövetelménynek, komplett dokumentációs környezettel és EU tagállamból származó ipari gépeket akkreditáló labor által kiállított CE igazolással rendelkeznek.

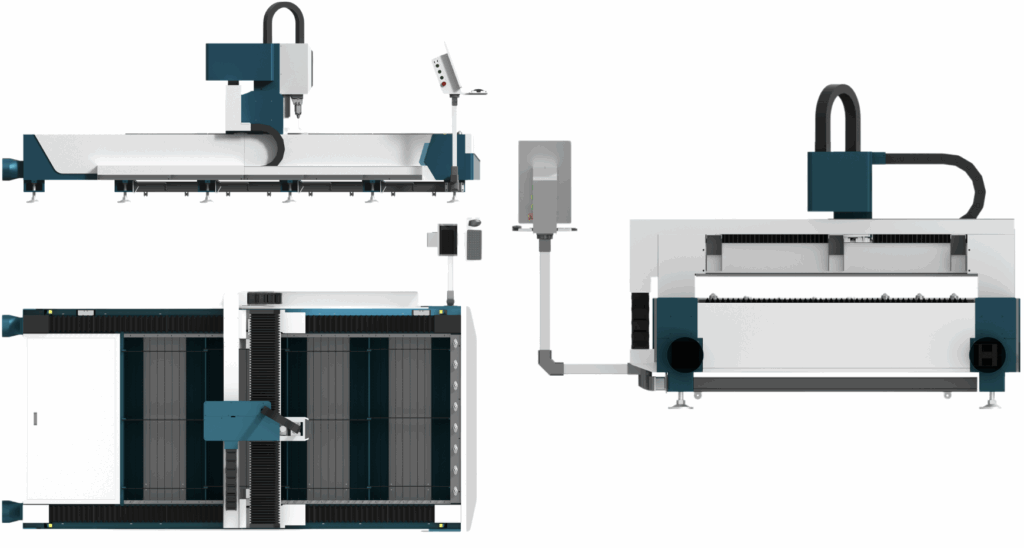

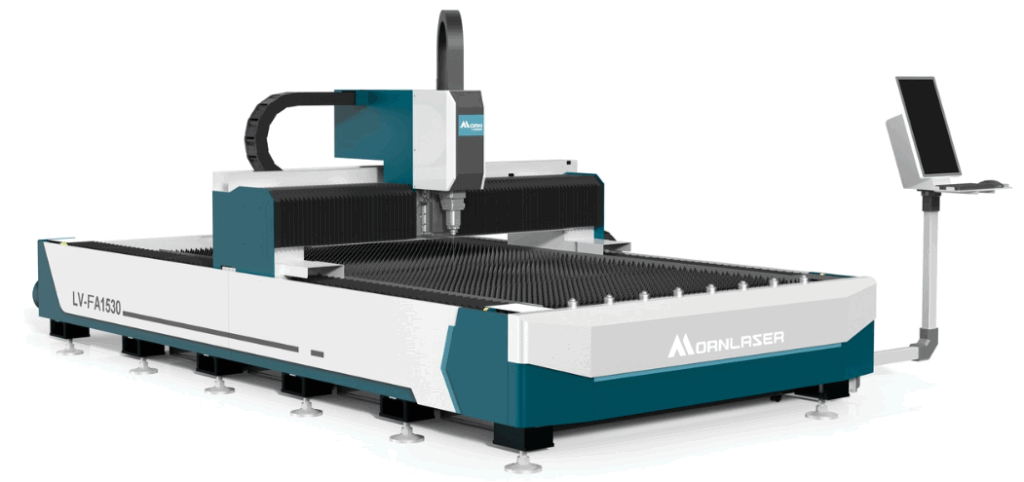

Kedvező bekerülési költségű gazdaságosan üzemeltethető, nyitott kivitelű kompakt vágógép autofocus lézerfejjel melyet általános vékonylemezes munkákhoz ajánlunk. Az MT-H ECO STANDARD lézergépek koncentrált lézernyaláb előállítással, kontúros vágóélekkel, minimális anyagkörnyezeti hőterheléssel dolgoznak. Tökéletesen alkalmazhatók rozsdamentes és szénacél lemezanyagok feldolgozására. Szériatartozék az alváz oldalán elhelyezett rugalmasan pozícionálható irányító konzol mely a nagy felbontású vertikális monitoron kívül a periféria tálcát és az összes irányító, kijelző mechanikus gombsort is tartalmazza. Fő tervezési szempontja a helytakarékosság, ennek megfelelően a lézergenerátor, servo-driver rendszer, fő elektromos egységek is a gépalvázba kerülnek elhelyezésre.
További képek, információk
További képek, információk
| Modell | MT-H1530FE/Z | MT-H2040FE/Z | MT-H2560FE/Z | MT-H20120FE/Z | MT-H25120FE/Z |
| Munkaasztal méret | 3000*1500mm | 4000*2000mm | 6000*2500mm | 12000*2000mm | 12000*2500mm |
| Lézerteljesítmény | 1-6kW | ||||
| Ismétlési pontosság, maximum sebesség | ±0.02mm, 140m/min | ||||
| Maximális gyorsulás | 1.5G | ||||
| Áramellátás | AC400V | AC230V -50/60HZ +-10% | ||||

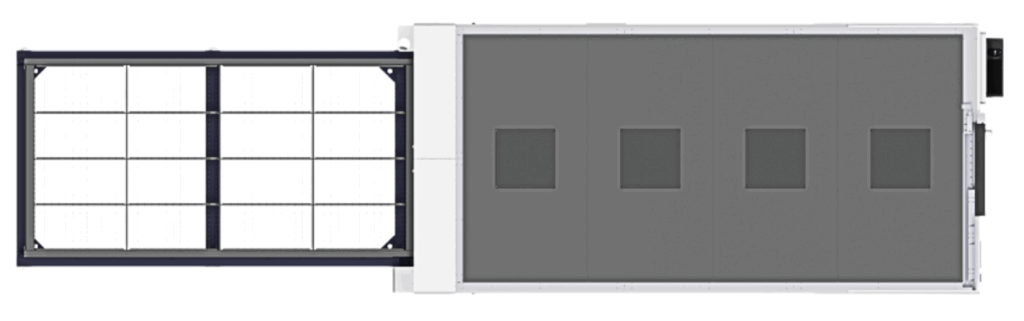

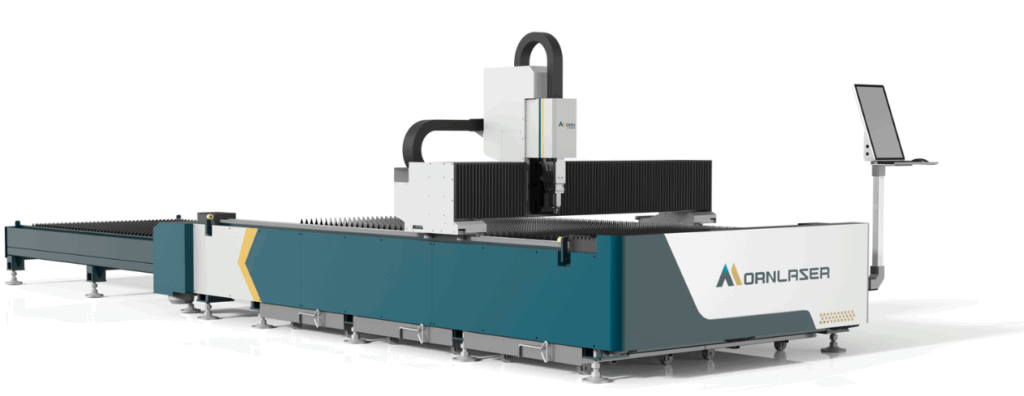

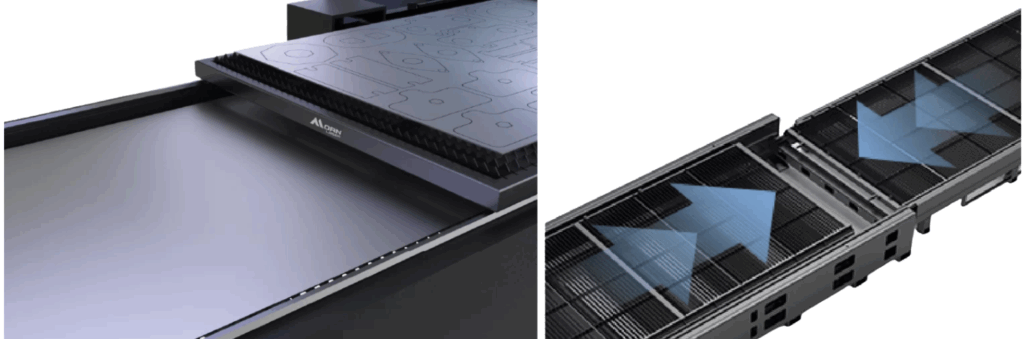

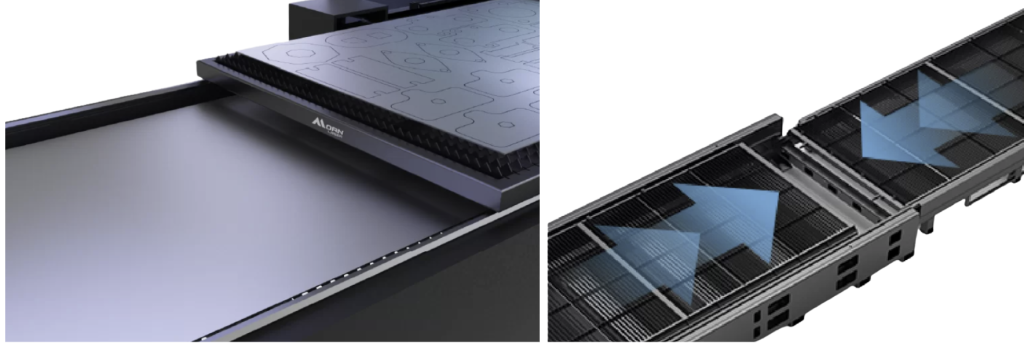

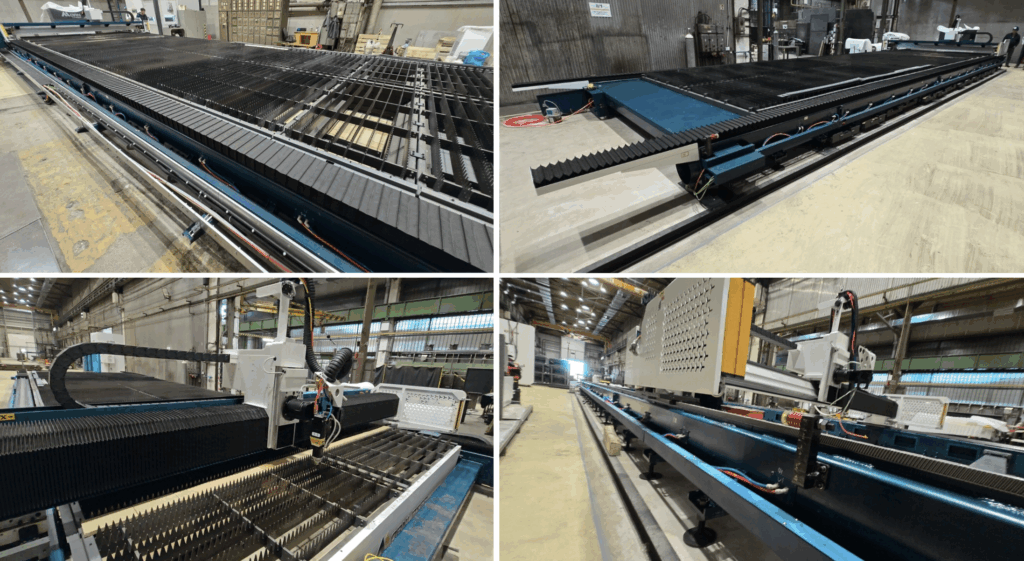

Kompakt, nyitott kivitelű gépünk megrendelhető két munkaasztallal. Míg az egyik asztalon az aktuális vágási művelet történik a másik előkészítésre vagy a kész munkadarabok lepakolására használható. A platformok az aktuális programműveletet követően automatikusan és/vagy kezelői irányítással helyet cserélnek.
Az MT-H ECO VÁLTÓPLATFORMOS lézervágó modellkonstrukció előnye, hogy képes minimalizálni a rakodással járó állási időket mellyel folyamatos anyagfeldolgozást és kapacitásnövekedést tesz lehetővé az üzemeltető részére.
További képek, információk
| Modell | MT-H1530FE | MT-H2040FE | MT-H2560FE | MT-H20120FE | MT-H25120FE |
| Munkaasztal méret | 3000*1500mm | 4000*2000mm | 6000*2500mm | 12000*2000mm | 12000*2500mm |
| Lézerteljesítmény | 1-6kW | ||||
| Ismétlési pontosság, maximum sebesség | ±0.02mm, 140m/min | ||||
| Maximális gyorsulás | 1.5G | ||||
| Áramellátás | AC400V | AC230V -50/60HZ +-10% | ||||
Összetettebb termékelőállításra szakosodott üzemek részére ahol a gépmodell választása esetén fontos szempont a kombinálható üzemeltetés az anyagmozgatásra fordítandó idő csökkentése és a helytakarékos elhelyezés.
Az MT-H INDUSTRIAL lemez és szelvényvágó lézervágó opcionálisan prémium kiszolgáló egységekkel és dönthető vágófejjel is megrendelhető, így a klasszikus 90 fokos műveleteken felül képes gyökölő vágásra, él letörésre, hornyolásra, perforálásra akár pontozásra is. Folyamatos termelési igények kiszolgálására tervezve, alkalmazható akár sorozatgyártáshoz is. Beépített felületkövetési funkció, egyenetlen anyagfelszín követés, ütköző munkapontok automatikus kerülése. Munkatér védelmi funkciók a személyi bemozdulásokból eredő balesetek, tárgyi anyagdőlésből keletkező ütközések / költséges gépkárok megelőzésére.
További képek, információk
| Modell | MT-H1530FR | MT-H2040FR | MT-H2560FR |
| Munkaasztal méret | 3000*1500mm | 4000*2000mm | 6000*2500mm |
| Lézerteljesítmény | 3-20kW | ||
| Ismétlési pontosság, maximum sebesség | ±0.02mm, 100m/min | ||
| Szelvényanyag befogás | 20mm-350mm (maximum d500-ig) | ||
| Maximális gyorsulás | 1G | ||
| Áramellátás | AC400V | AC230V -50/60HZ +-10% | ||

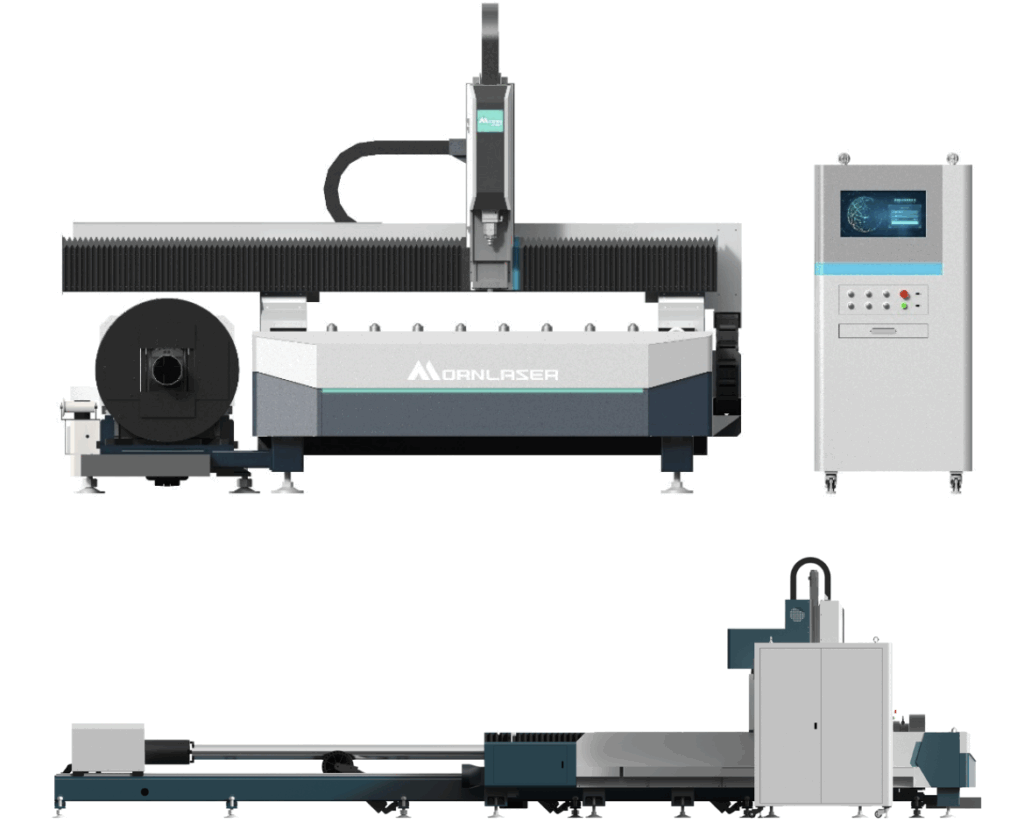

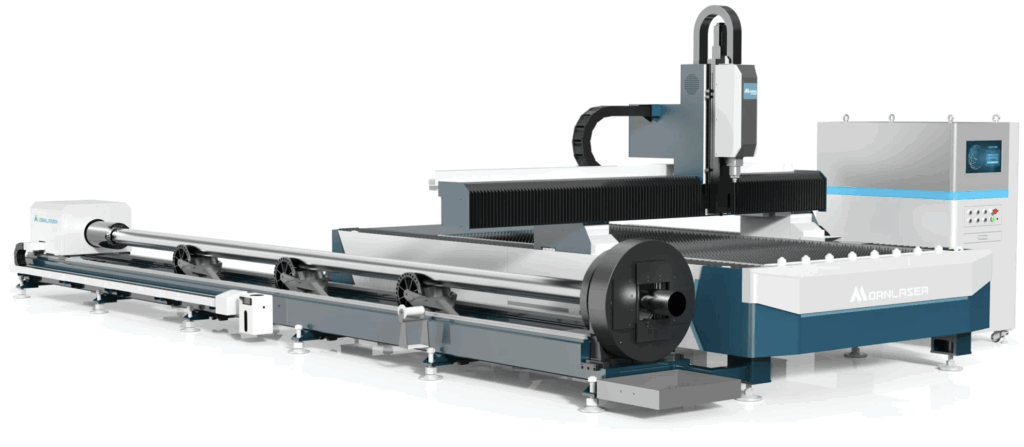

Az alváz oldalára rögzített rotációs szelvényvágó adapterrel kerek, négyszögletes, elliptikus, hatszögletű akár “L” alakú szelvényformák is megmunkálhatók széria kivitelben d20-350mm közötti átmérőtartományban maximum 6 méter hosszú szálas anyagokhoz (pcionálisan nagyobb d500mm-es befogótartománnyal is megrendelhető). A minőségi önközpontosító rendszer garantálja az ideális befogási nyomatékot, precíz rögzítést és pontos anyagtovábbítást biztosít. Minimális anyagdeformáció előfordulás és kis mennyiségű leeső hulladék képzés.

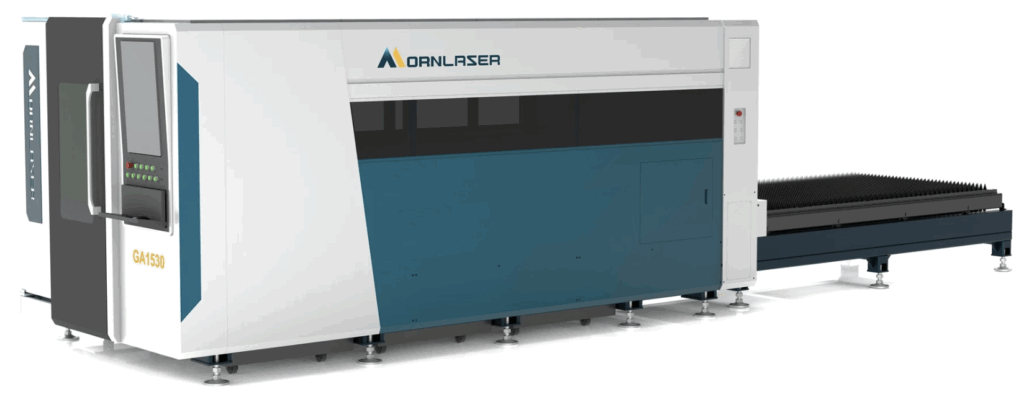

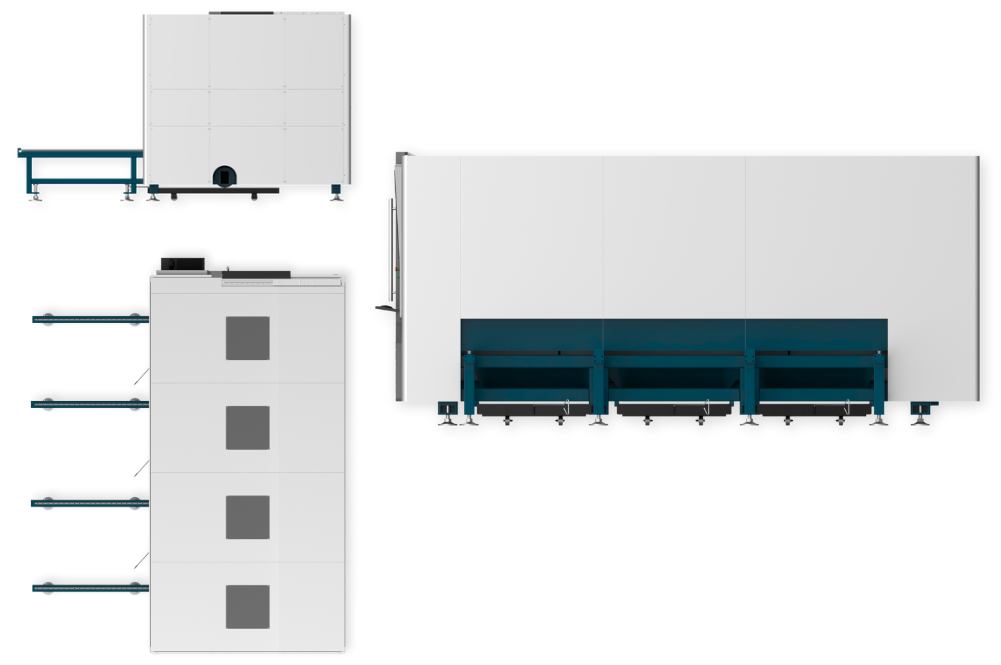

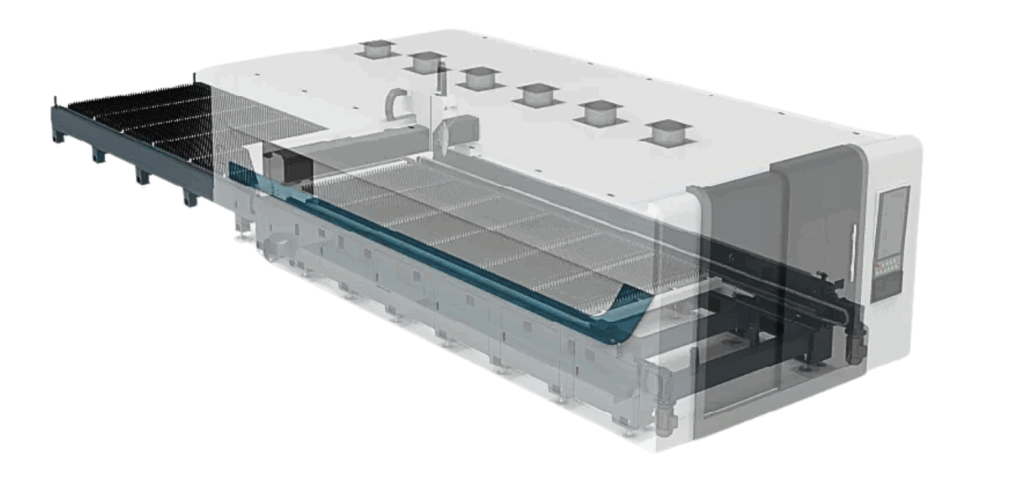

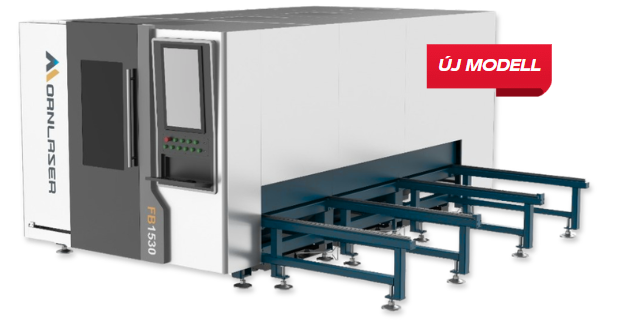

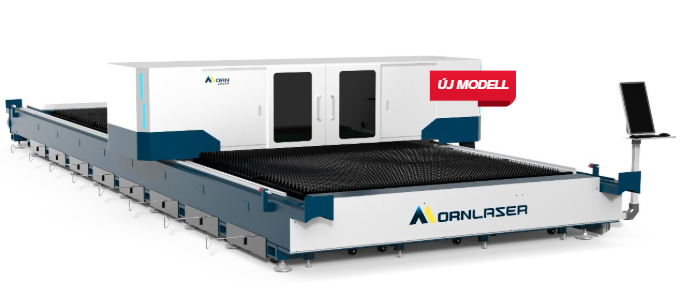

Gépeink megrendelhetők zárt burkolattal ellátott kivitelben így probléma nélkül üzemeltethetők más munkaterek, gépek akár személyi közlekedő vagy anyagmozgató folyosók mellett is. A kialakítás teljesen biztonságos, a gép váltóplatformmal szerelt parallel mozgású munkaasztalokkal rendelkezik a vágáskor keletkező füst/szag/por elvezetését pedig speciális belső elszívó rendszer biztosítja, a munkatér ajtó nyitása csak inaktív lézerüzem esetén lehetséges. A vágóművelet vizuális ellenőrzését csak lézervédelmi ablakokokon keresztül lehetséges.
| Modell | MT-H1530FH | MT-H2040FH | MT-H2560FH | MT-H20120FH | MT-H25120FH |
| Munkaasztal méret | 3000*1500mm | 4000*2000mm | 6000*2500mm | 12000*2000mm | 12000*2500mm |
| Lézerteljesítmény | 2-30kW | ||||
| Ismétlési pontosság | ±0.02mm | ||||
| Maximum sebesség | 140m/min | ||||
| Maximális gyorsulás | 1.5G | ||||
| Áramellátás | AC400V | AC230V -50/60HZ +-10% | ||||

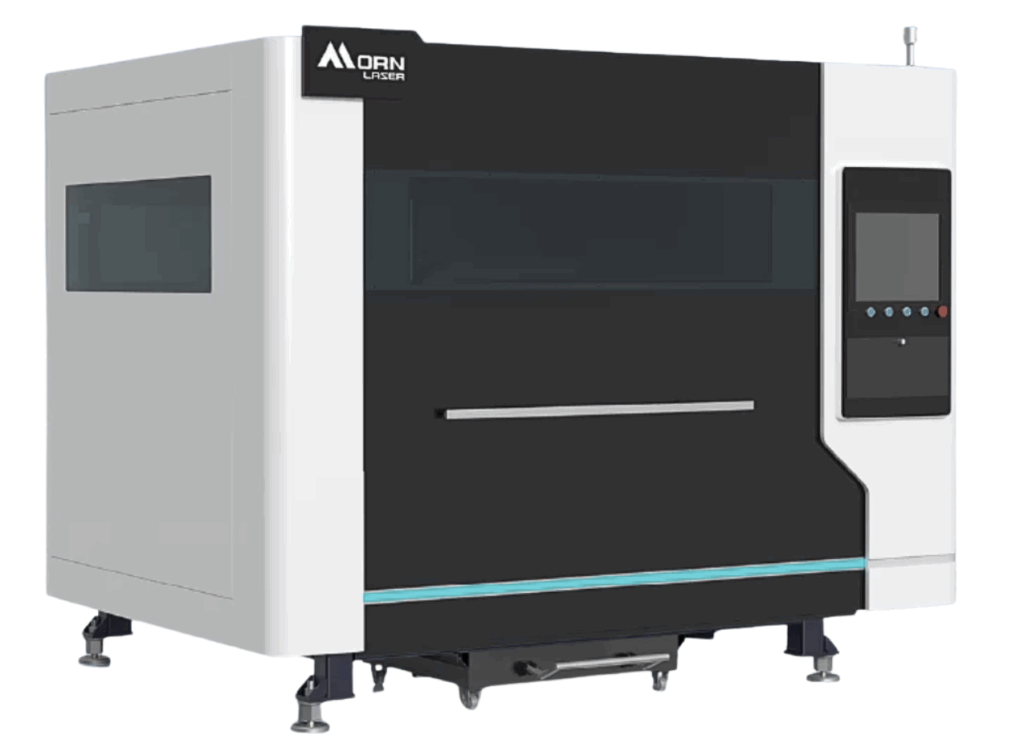

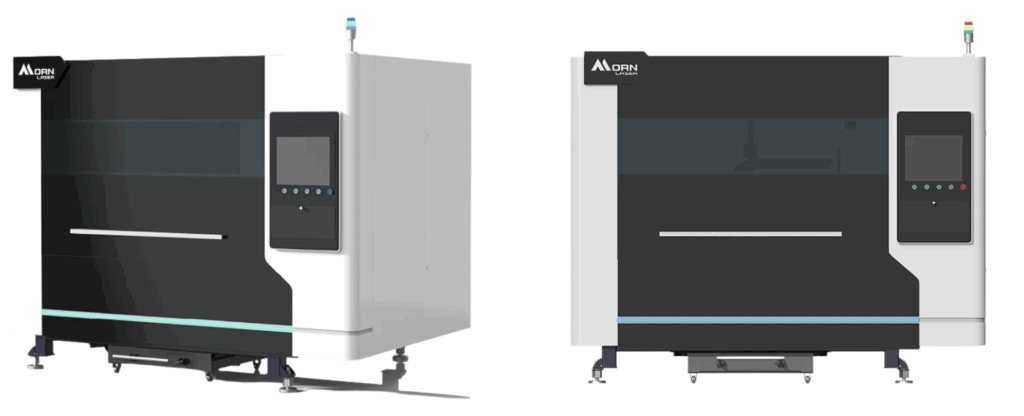

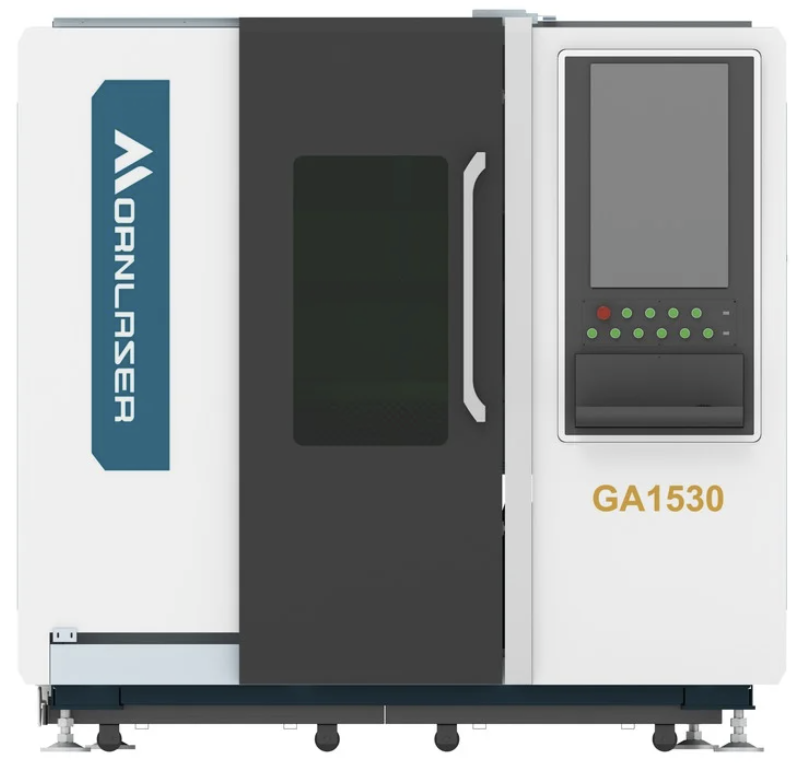

Az MT-H ZÁRTKABINETES lézervágók a legszigorúbb üzemeltetési és üzembiztonsági feltételeknek is megfelelnek. Olyan munkahelyen történő alkalmazásra javasoljuk ahol nincs mód a lézergép különálló elhelyezésére vagy annak helyiségen belüli megfelelő szeparációjára. A gép irányítása az ajtó mellett elhelyezett vertikális döntött monitoron keresztül lehetséges, opcionálisan kérhető állítható monitor tartó konzollal és belső kamerarendszerrel is.
További képek, információk
| Modell | MT-H6090F COMPACT | MT-H1313F COMPACT | MT-H1515F COMPACT |
| Munkaasztal méret | 600*900mm | 1300*1300mm | 1500*1500mm |
| Lézerteljesítmény | 2-3 kW | ||
| Újra pozícionálási pontosság | ±0.02mm | ||
| Maximum sebesség | 80m/min | ||
| Maximum gyorsulás | 0.5G | ||
| Áramellátás | AC400V | AC230V -50/60HZ +-10% | ||

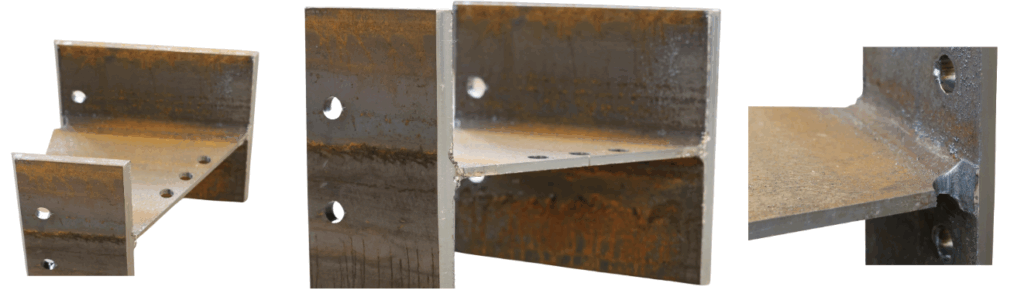

Az MT-H PRÉMIUM lézergépeket elsősorban az acélszerkezetgyártók és a precíziós feldolgozók részére ajánljuk mivel korszerű kiváltást biztosítanak a közismert klasszikus többlépcsős gyártástechnikai módszerekkel szemben. Műszaki tartalmunkban megtalálhatók a magas minőségi szintű gyökölő vágásra képes (+-45 fokban dönthető) szögvágó fejek melyek alapméretezetten központi 360 fokos forgókonzolos felfogatással vagy további tengelykezeléssel is kiegészíthetők.
Az MT-H PRÉMIUM lézergépek számos technológiai innovációt tartalmaznak mint a fejlett szintű anyagkörnyezet érzékelés az automatikus felületkövetés vagy az ütközéseket és komolyabb gépkárokat megelőző védelmi funkciók. A korróziógátló bevonattal ellátott belső hűtőkör kiépítés a vágófej optikai elemeinek, víz és védőgáz köreinek keringés funkcióinak állandó real-time állapot monitorozása vagy a célzott működésellenőrzésre vonatkozó öndiagnosztikai tesztek mind hozzájárulnak a hosszú élettartamú probléma mentes kontrollálható üzemeltetéshez, így karbantartási beavatkozás csak akkor szükséges ha az ténylegesen indokolt.
Az alkalmazott technológia és folyamatoptimalizáció magas szintű feldolgozási minőséget biztosít az üzemeltető részére. Egységesíthető egy munkapozícióban több feldolgozó folyamat is ebből következően kisebb mértékű belső anyagmozgatás szükséges melyekhez alacsony utómunka igény és humánerőforrás létszám társítható.
További képek/információk
| Modell | MT-H1530B | MT-H2040B | MT-H2560B | MT-H20120B | MT-H25120B | MT-H31140B |
| Munkaasztal méret | 3000*1500mm | 4000*2000mm | 6000*2500mm | 12000*2000mm | 12000*2500mm | 14000*3100mm |
| Lézerteljesítmény | 2-60kW | |||||
| Fejdöntés, tengelyek | ±45° tartományban, V / X / Y/ K | |||||
| Ismétlési pontosság | ±0.02mm | |||||
| Maximális sebesség | 120m/min | |||||
| Maximális gyorsulás | 1G | |||||
| Áramellátás | AC400V | AC230V -50/60HZ +-10% | |||||
További képek/információk

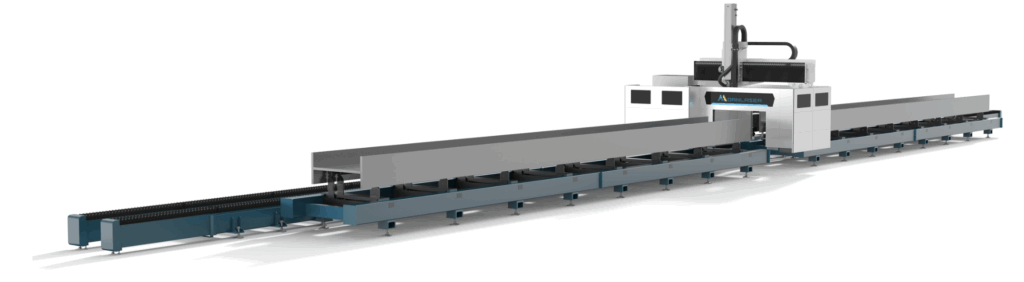

| X/Y tengely pozícionálási pontosság: ±0,25 mm | X/Y tengely újra pozícionálási pontossága: ±0,05 mm | X/Y/Z tengely maximális sebessége: 30 m/perc | Lézerteljesítmény: 12-20 kW |
További képek/információk

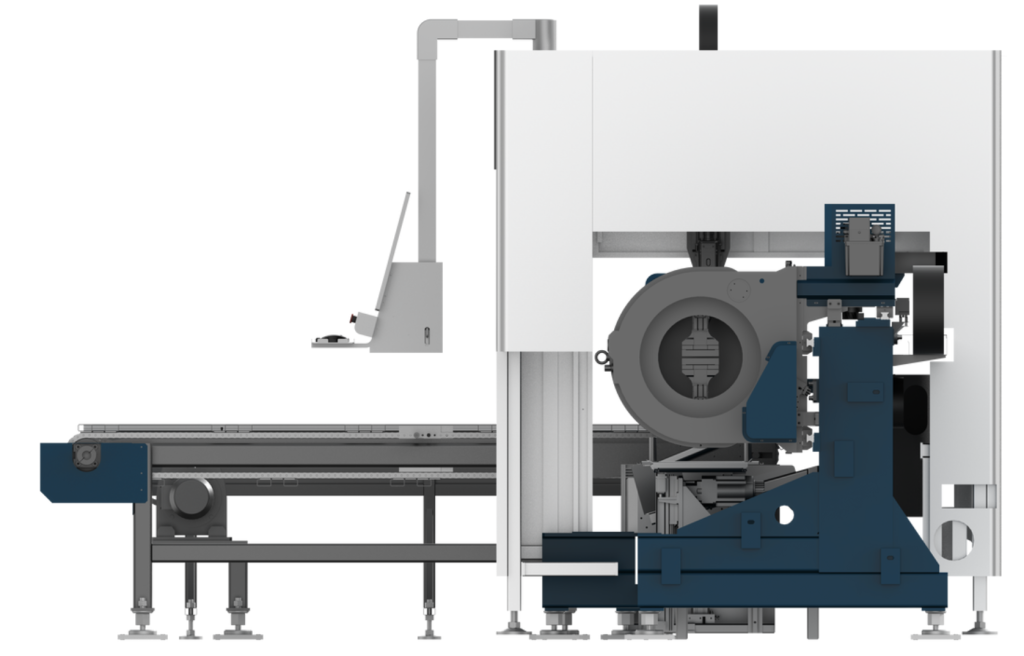

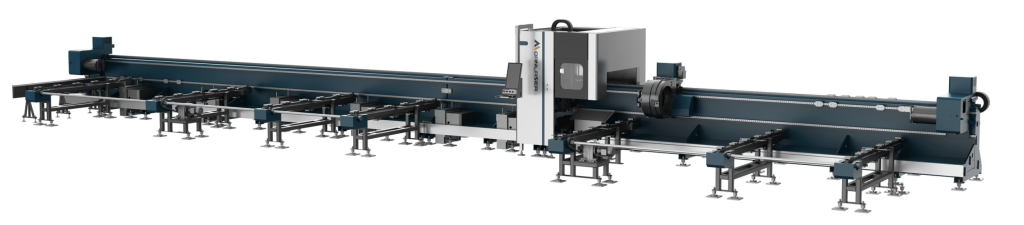

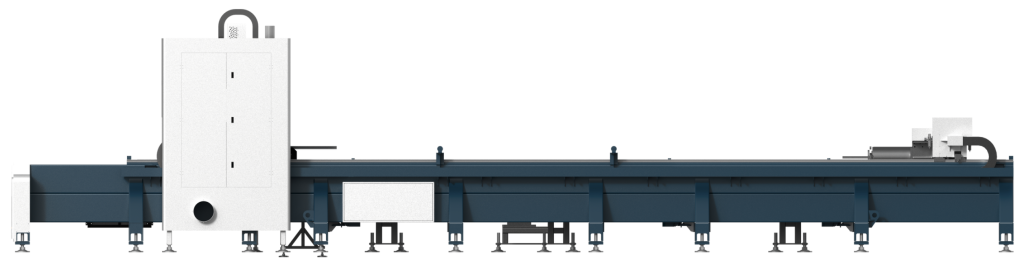

Különböző cső és szelvényanyagok hatékony feldolgozásához, megbízható működésű erős pneumatikus anyagtovábbító rendszerrel társítva. Megrendelhető kettő, három illetve négy befogó tokmányos kivitelben, d20-160/200/350/500 mm-es átmérőtartományú, 3-15 méter hosszúságú szálas anyagok darabolásához.
Fokozott termelési igények kiszolgálására ajánljuk, a rendszer teljesen automatizált emel, válogat, be-ki adagol, egy betöltő folyamat mindösszesen 15 másodpercet vesz igénybe. Kényelmes és könnyen használható irányítás, felhasználóbarát szoftveres környezet, stabil alváz, szenzoros felületkövetési funkcióval működő vágófejek.
| Modell | MT-H6000 | MT-H9000 | MT-H12000 |
| Alapanyag átmérő tartomány | d20mm-160mm/ 200mm/350mm/500mm | ||
| Alapanyag szálhossz tartomány | 3-15m | ||
| Lézer teljesítmény | 1000W/1500W/2000W/3000W/4000W/6000W/12000W | ||
| Adapter maximális forgási sebessége | 110m/min | ||
| Adapter maximális gyorsulása | 1G | ||
| Befogótokmány kivitelek | 2, 3, 4 | ||
